L'orizzontale è tubo del CS della struttura di spaccatura che taglia la macchina di smussatura

Mackintosh di smussatura d'acciaio di taglio della struttura del CS del corpo del tubo del electriccutter pneumatico di alluminio spaccato orizzontale portatile automatico del bordo

Descrizione di produzione

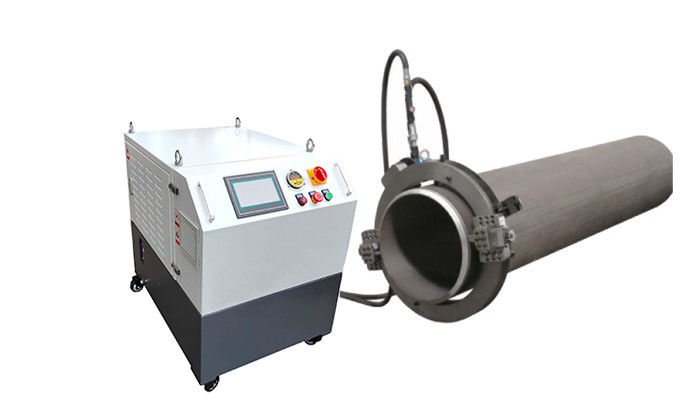

La macchina di serie è ideale per tutti i tipi di tubi che tagliano, la preparazione dell'estremità e di smussatura. La progettazione spaccata della struttura permette che la macchina spacchi a metà alla struttura e monti intorno al OD del tubo o dei montaggi in-linea per la forte, pressione stabile. L'attrezzatura esegue il taglio in linea tagliato o simultaneo di precisione/smussata, unico, acceca e flangia le operazioni di affronto come pure preparazione dell'estremità della saldatura sul tubo espandibile, variante da 3/4" a 56 pollici di O.D. (DN20-1400), sulla maggior parte disu spessore della parete e del materiale.

Caratteristiche:

• Il taglio a freddo e smussare migliora la sicurezza
• Taglio e smussare simultanea
• Spacchi la struttura: facile montato sulla conduttura
• Gli strumenti si alimentano automaticamente
• Velocemente, precisione, smussatura in loco
• Spazio assiale e radiale minimo
• Progettazione leggera e compatta
• Messa a punto & operazione facili

• Spcification:
•

• Modello	Gamma di lavoro (ID-OD)		Spessore della parete	Velocità di rotazione
  OCE-89	Φ25-89	3/4" - 3"	≤35	42r/min
  OCE-159	Φ50-159	2" - 5"	≤35	20r/min
  OCE-168	Φ50-168	2" - 6"	≤35	18r/min
  OCE-230	Φ80-230	3" - 8"	≤35	15r/min
  OCE-275	Φ125-275	5" - 10"	≤35	14r/min
  OCE-305	Φ150-305	6" - 10"	≤35	13r/min
  OCE-325	Φ168-325	6" - 12"	≤35	13r/min
  OCE-377	Φ219-377	8" - 14"	≤35	12r/min
  OCE-426	Φ273-426	10" - 16"	≤35	12r/min
  OCE-457	Φ300-457	12" - 18"	≤35	12r/min
  OCE-508	Φ355-508	14" - 20"	≤35	12r/min
  OCE-560	Φ400-506	16" - 22"	≤35	12r/min
  OCE-610	Φ457-610	18" - 24"	≤35	11r/min
  OCE-630	Φ480-630	20" - 24"	≤35	11r/min
  OCE-660	Φ508-660	20" - 26"	≤35	11r/min
  OCE-715	Φ560-715	22" - 28"	≤35	11r/min
  OCE-762	Φ600-762	24" - 30"	≤35	11r/min
  OCE-830	Φ660-813	26" - 32"	≤35	10r/min
  OCE-914	Φ762-914	30" - 36"	≤35	10r/min
  OCE-1066	Φ914-1066	36" - 42"	≤35	10r/min
  OCE-1230	Φ1066-1230	42" - 48"	≤35	10r/min





  Immagini delle parti del dettaglio della macchina:







  Pezzi di ricambio dello strumento:




•

  Macchina sul sito:
•
•
•



  Guida di ordine

• Scelga il giusto modello

• Confermi la vostra alimentazione (tensione, frequenza e fase)

• Confermi l'angelo di smussatura richiesto

• Confermi il giunto di saldatura richiesto (U, V, doppia V o preparazione composta)

• Consigli il vostro materiale del tubo (acciaio al carbonio, acciaio inossidabile o altri)

• Altre richieste speciali circa la macchina

• I pezzi di ricambio hanno avuto bisogno di

• Se lo spessore della parete del tubo più di 30mm, ci informa in anticipo (importante).

•

• Contenitore di imballaggio:

•



•

•
