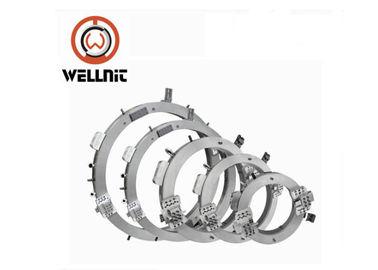

Parte radiale spaccata di smussatura della copertura superiore della struttura della macchina di taglio elettrico freddo del tubo
Descrizione di produzione:
La macchina di serie è ideale per tutti i tipi di taglio del tubo, di smussatura e di preparazioni dell'estremità.
La progettazione della struttura di spaccatura permette che la macchina spacchi a metà alla struttura e monti intorno
il OD del tubo o dei montaggi in-linea per la forte, pressione stabile.
L'attrezzatura esegue la precisione in linea ha tagliato o taglio/smussatura simultanea, unico, counterbore e
operazioni di affronto della flangia come pure preparazione dell'estremità della saldatura sul tubo espandibile, variante da 3/4" a 56
pollici di O.D. (DN20-1400), sulla maggior parte disu spessore della parete e del materiale.
IDRAULICO
Gruppo idraulico di norma di Wellnit.
Pressione stimata: 13Mpa.
Flusso stimato: 28L/min.
Rotazione idraulica del motore: 140-280rpm.
Coppia di torsione dell'uscita massima: 380N.M
Gamma cronometrante: 0-20m/min.
Energia elettrica: 380V, 50Hz, 3phase, 7.5KW
Capacità dell'olio: 120L
Olio idraulico: Inverno 32#, estate 46#
Facoltativo:
Gruppo idraulico antiesplosione
Centrale elettrica di potenza idraulica duplex della pompa
Unità motrice diesel
1) Edizione migliorata per la serie C, struttura più compatta, destinata per smussare il tubo nello spazio stretto.
2) Tubo fuori montato, pressione autocentrante e assicurata, facile da operare.
3) Corpo di alluminio, peso leggero, adatto a lavoro in alto.
4) Smussi il tubo nel tubo stretto di piccola dimensione e dello spazio.
5) Fornito di motore di Metabo, forte potere, tempo di impiego più lungo, a basso rumore. Disponibile per il tubo rigato vicino
il pezzo speciale dello strumento di progettazione.
Caratteristiche principali:
1. Il taglio a freddo e smussare migliora la sicurezza.
2. Taglio e smussare simultanea.
3. Struttura spaccata: facile montato sulla conduttura.
4. Gli strumenti si alimentano automaticamente.
5. Digiuna, la precisione, sul posto smussante.
6. Spazio assiale e radiale minimo.
7. Progettazione leggera e compatta.
8. Messa a punto & operazione facili.
Motore della spazzola di carbone di Wellnit, rotazione ad alta velocità, motore elettrico 110V del consumo a bassa energia o 220V
energia elettrica facoltativa e: 1.43KW 50-60Hz
Motore pneumatico, NO--scintilla nel corso dell'operazione di lavoro, sicura ed affidabile. Il compressore d'aria è
necessario, può essere adatto a posto di lavoro infiammabile e pericoloso. Ventili la pressione di esercizio:
0.8-1.0Mpa. Ventili il cambiamento continuo cunsuming: 1500-3500L/min.
Regolatore di Numercial: Servomotore di alto potere, sistema di controllo dello SpA, velocità regolabile. Inoltre può essere
controllato all'interno di 50m con la radio, eviti la monofase pericolosa di processo 220V o 380V la fase, 50-60Hz,
2.0KW. Gamma cronometrante: 0-20m/min. adatti a tubo spesso della parete, ss convogliano, taglio resistente della flangia, ecc.
Strumenti di Stanard allegati con per l'insieme della macchina (acciaio rapido, dello spessore della parete ≤25mm):
0 deg*2pcs
30 deg*1pc
37deg*1pc
Gli altri angoli smussati o requisito, dichiarano prego prima di ordine.
Caratteristiche tecniche:
| Modello |
gamma di lavoro (ID-OD) |
spessore della parete |
velocità di rotazione |
| OCE-610 |
Φ457-610 (18" - 24")
|
≤30mm |
11r/min
|
