1. Ogni dimensione disponibile per il modello 3 OD-ha montato la macchina.
2. Smussatura, composto che smussa, dentro la smussatura, la J-preparazione ed il counterbore.
3. Nessun limite di spessore della parete, materiale: Acciaio al carbonio, acciaio legato, acciaio inossidabile o l'altro tubo.
4. Alimentazione dello strumento automaticamente.
5. Completi con lo strumento di smussatura del counterbore/identificazione, angolo di smussatura di identificazione disponibile per regolano.
6. Alimenti la ruota, ruota elicoidale e worm il riparo progettato, renda l'operazione più sicura.
Descrizione di produzione:

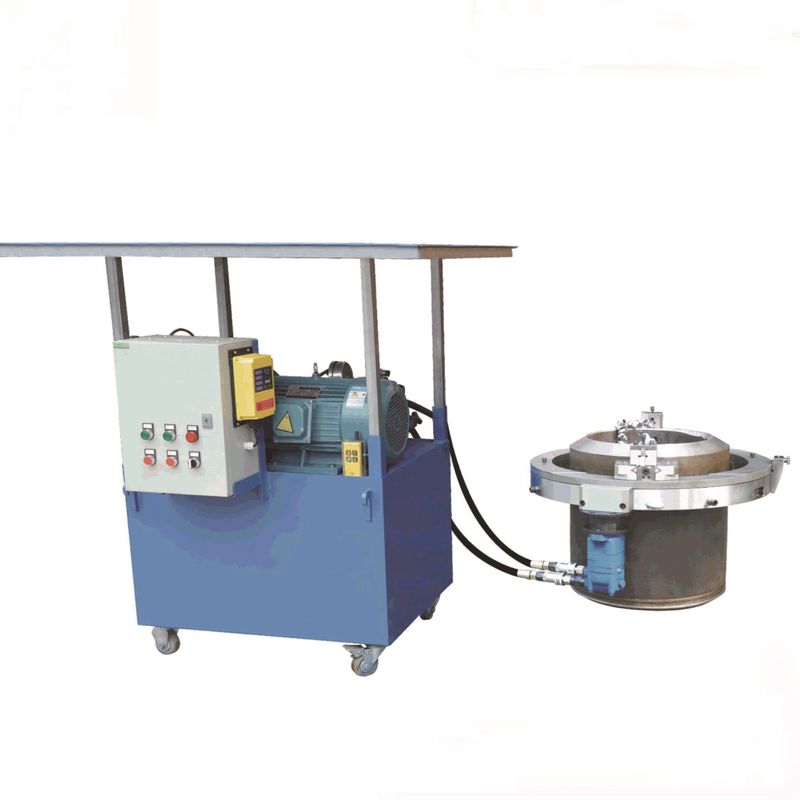

La macchina di serie è ideale per tutti i tipi di taglio del tubo, di smussatura e di preparazioni dell'estremità.
La progettazione della struttura di spaccatura permette che la macchina spacchi a metà alla struttura e monti intorno
il OD del tubo o dei montaggi in-linea per la forte, pressione stabile.
L'attrezzatura esegue la precisione in linea ha tagliato o taglio/smussatura simultanea, unico, counterbore e
operazioni di affronto della flangia come pure preparazione dell'estremità della saldatura sul tubo espandibile, variante da 3/4" a 56
pollici di O.D. (DN20-1400), sulla maggior parte disu spessore della parete e del materiale.
Caratteristiche principali:
1. Il taglio a freddo e smussare migliora la sicurezza.
2. Taglio e smussare simultanea.
3. Struttura spaccata: facile montato sulla conduttura.
4. Gli strumenti si alimentano automaticamente.
5. Digiuna, la precisione, sul posto smussante.
Caratteristiche tecniche:
| Modello |
Gamma di lavoro (ID-OD) |
Spessore della parete |
Velocità di rotazione |
Pressione d'aria |
Consumo dell'aria |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
| Modello |
Gamma di lavoro (ID-OD) |
Spessore della parete |
Velocità di rotazione |
| OCH-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
100r/min |
| OCH-159 |
Φ50-159 |
2" - 5" |
≤70 |
96r/min |
| OCH-168 |
Φ50-168 |
2" - 6" |
≤70 |
90r/min |
| OCH-230 |
Φ80-230 |
3" - 8" |
≤70 |
85r/min |
| OCH-275 |
Φ125-275 |
5" - 10" |
≤70 |
80r/min |
| OCH-305 |
Φ150-305 |
6" - 10" |
≤70 |
73r/min |
| OCH-325 |
Φ168-325 |
6" - 12" |
≤70 |
70r/min |
| OCH-377 |
Φ219-377 |
8" - 14" |
≤70 |
62r/min |
| OCH-426 |
Φ273-426 |
10" - 16" |
≤70 |
58r/min |
| OCH-457 |
Φ300-457 |
12" - 18" |
≤70 |
55r/min |
| OCH-508 |
Φ355-508 |
14" - 20" |
≤70 |
52r/min |
| OCH-560 |
Φ400-506 |
16" - 22" |
≤70 |
52r/min |
| OCH-610 |
Φ457-610 |
18" - 24" |
≤70 |
50r/min |
| OCH-630 |
Φ480-630 |
20" - 24" |
≤70 |
50r/min |
| OCH-660 |
Φ508-660 |
20" - 26" |
≤70 |
50r/min |
| OCH-715 |
Φ560-715 |
22" - 28" |
≤70 |
48r/min |
| OCH-762 |
Φ600-762 |
24" - 30" |
≤70 |
48r/min |
| OCH-830 |
Φ660-813 |
26" - 32" |
≤70 |
45r/min |
| OCH-914 |
Φ762-914 |
30" - 36" |
≤70 |
41r/min |
| OCH-1066 |
Φ914-1066 |
36" - 42" |
≤70 |
32r/min |
| OCH-1230 |
Φ1066-1230 |
42" - 48" |
≤70 |
30r/min |
Caratteristiche tecniche:
| Modello |
gamma di lavoro (ID-OD) |
spessore della parete |
velocità di rotazione |
| OCH-305 |
Φ150-305 (6" - 10")
|
≤30mm |
13 r/min
|
Immagine di effetto:
Il pendio di smussatura è regolare.
