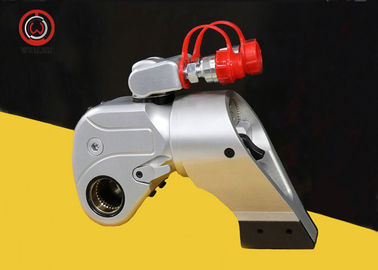

Chiave dinamometrica idraulica leggera dell'azionamento quadrato del Preloader di Elongator Bolt

Chiave dinamometrica idraulica leggera dell'azionamento quadrato del Preloader di Elongator Bolt





Una chiave dinamometrica idraulica è una macchina utensile destinata per esercitare la coppia di torsione su un fermo per raggiungere adeguato



rafforzamento o allentamento di un collegamento con l'uso dell'idraulica. Una chiave dinamometrica si applica al



dado direttamente o insieme con un incavo di impatto. Le chiavi dinamometriche idrauliche applicano la a



quantità predeterminata e controllata di coppia di torsione ad un fermo correttamente lubrificato.



Le caratteristiche principali di una chiave dinamometrica idraulica di cui mettalo oltre ad altre chiavi autoalimentate



la simile funzione è quella



(1) deve generare la coppia di torsione facendo uso di soltanto idraulico significa



(2) deve essere ratcheting di auto



(3) deve comprendere un metodo accurato di determinazione della quantità di coppia di torsione applicata.







Chiavi dell'azionamento quadrato



Chiave leggera di alto potere per gli incavi o la Allen-chiave



- Un braccio della reazione 360° tiene conto la collocazione in qualsiasi punto di sostegno.



- Clic-sulla reazione il braccio gli rende semplice sostituito.



- la parte girevole 360°×180° è libera di funzionare senza limitazione dello spazio.



- Il rilascio a pulsante dell'azionamento gli rende semplice sostituito.



- La progettazione unidirezionale del cricco può assicurare che non dobbiate tenere o utilizzare altri strumenti.



- Fatto della lega del alluminio-titanio e dei materiali alto-rinforzati eccellenti dell'acciaio legato



- Commutatore non bloccabile.



- Trattamento di superficie antiruggine speciale.



- La progettazione anti--indietro ha potuto assorbire l'impatto di rimbalzo.



- «Il foro di goccia» proteggerà il funzionamento di sovrappressione.



- Accuratezza di coppia di torsione: ±3%; Ripetibilità: 100%.



Caratteristiche di prodotto



Progettando facendo uso di 3D cad che modella il software, fornisca la precisione di coppia di torsione all'interno di ±3%.



Facendo uso dell'ente mateiral e integralmente modellato aerospaziale alta tecnologia. Rinforzi il corpo per usando



durevolezza.



Gli accoppiamenti giranti da 360 gradi con gli accoppiatori della vite.



Vasta gamma delle cassette intercambiabili metriche ed imperiali del retchet di esagono disponibili.



Le cassette a incisione laser del cricco di esagono mostrano il numero di modello, il numero di serie ed il massimo



capacità.





Modello	Coppia di torsione	Dimensione di Bolt	Peso	Azionamento quadrato
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2»
SHTW-8	1078-10780	30-64	9,1	1-1/2»
SHTW-10	1551-15516	36-72	13,1	1-1/2»
SHTW-15	2063-20627	39-80	21	2-1/2»
SHTW-20	2666-26664	42-90	25	2-1/2»
SHTW-25	3472-34725	48-100	31	2-1/2»
SHTW-35	4866-48666	64-120	45	2-1/2»



Parametro a macchina



Modello	Coppia di torsione N.m	Dimensione m. di Bolt	Peso chilogrammo	Azionamento quadrato
SHTW-20	2666-26664	42-90	25	2-1/2»





L1	L2	H1	H2	H3	H4	R1	R2
299,5	466,5	120	183	220	269,5	59	250,5

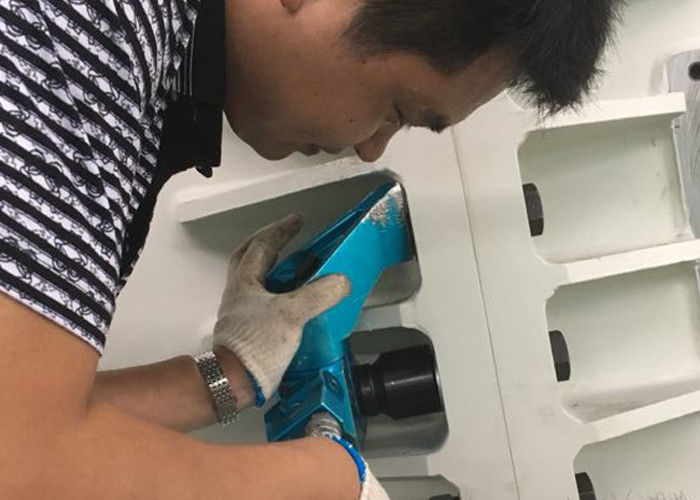

Immagine di processo reale



Una chiave dinamometrica idraulica è peso e più accurata significativamente più calmi e più leggeri dell'impatto pneumatico



strappa capace di simile uscita di coppia di torsione, rendendogli un'alternativa supplichevole per molti utenti al molto



chiavi pneumatiche rumorose ed ingombranti o moltiplicatori di coppia di torsione cui era precedentemente il solo opzione realizzabile per



lavorando con i dadi molto grandi - e - bulloni fino alla chiave dinamometrica idraulica è stato introdotto.
