Apparecchi idraulici manuali di grande coppia di torsione portatile, chiave dinamometrica dell'idraulica 9.1Kg

Apparecchi idraulici manuali di grande coppia di torsione portatile, chiave dinamometrica dell'idraulica 9.1Kg



La chiave idraulica ha due serie di azionamento della chiave idraulica idraulica della cavità e della chiave dinamometrica.



La chiave dinamometrica idraulica movente è utilizzata come la chiave idraulica universale con l'applicazione della manica della specificazione.





Albero motore a quadrangolo standard, con differenti specifiche delle maniche, adatte per il vario



le occasioni, l'uso massimo di metallo leggero ad alta resistenza, testa di modellatura integrata di potere, migliorano globalmente



forza e vita; grande rapporto di coppia di torsione/peso, angolo ad effetto doppio, ad alta velocità, grande di rotazione, alto



efficienza, 360 gradi * 360 gradi di giunto rotatorio del tubo flessibile in modo che in uno spazio stretto di facile impiego,



non sia mai alcun meccanismo attaccato, accuratezza di ripetizione di coppia di torsione su quanto 65 con l'ampio uso del livello



la forza si serra sopra il grado 8,8, la chiave idraulica è necessaria da soddisfare le richieste di progettazione di



l'uso di collegamento e di precaricamento.







La chiave idraulica di SHTW ha la struttura compatta, piccola coppia di torsione leggera e grande del volume, dell'uscita.



È uno strumento potente per lo smontaggio del dado ed il pre-rafforzamento del bullone. Il controllo di coppia di torsione in questa gamma di 3% può incontrarsi



i requisiti pre di rafforzamento del valore di torsione di alta precisione. Meccanismo unidirezionale del dentarello del cricco



impedisce l'albero motore l'inversione, si accerta dell'operazione affidabile, braccio regolabile di sostegno, completamente adattato



al luogo di lavoro differente, liberi dalle restrizioni dello spazio e dall'operazione pratica.



L'albero motore quadrato standard con differenti maniche è adatto a molte occasioni.



Caratteristiche di prodotto



1. Comprima, uni-corpo destinato per dare ad alloggio la forza massima con peso minimo. È stato fatto



degli aerei durevoli, ad alta resistenza, leggeri unisca in lega.



2. Si raddoppia il collettore idraulico della parte girevole della direzione di rotazione (360°X-axis * 180°Y-axis), si collega con la vite rapida



accoppiamenti.



3. Con la pompa automatica, la chiave dell'azionamento quadrato ha potuto automatico stringere o allentare.



4. Il dentarello inverso anti- accurato ha migliorato l'accuratezza del preload ed ha potuto rapidamente essere liberato



5. Accuratezza costante dell'uscita di coppia di torsione fino ad un massimo di ±3%



6. Operazione ad alta velocità e ad effetto doppio



7. Il trattamento dell'ossidazione fornisce la protezione contro la corrosione e la durevolezza eccellenti nell'ambiente duro





Modello	Coppia di torsione	Dimensione di Bolt	Peso	Azionamento quadrato
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2»
SHTW-8	1078-10780	30-64	9,1	1-1/2»
SHTW-10	1551-15516	36-72	13,1	1-1/2»
SHTW-15	2063-20627	39-80	21	2-1/2»
SHTW-20	2666-26664	42-90	25	2-1/2»
SHTW-25	3472-34725	48-100	31	2-1/2»
SHTW-35	4866-48666	64-120	45	2-1/2»



Parametro a macchina



Modello	Coppia di torsione N.m	Dimensione m. di Bolt	Peso chilogrammo	Azionamento quadrato
SHTW-8	1078-10780	30-64	9,1	1-1/2»

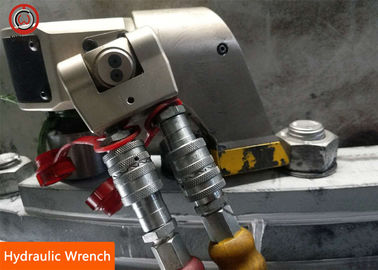

Immagine di processo reale





L'attenzione dovrebbe essere pagata ai seguenti problemi quando usando



chiave dinamometrica idraulica:



1. Se la chiave non può essere premuta quando prendono la chiave, stampa (FUNZIONAMENTO, bottone non allenta la mano,



mentre tirano l'innesco del rilascio rapido, poi allenti il bottone, decollano la chiave. Non colpisca con la a



martelli, altrimenti danneggierà l'assemblea del pistone e del cilindro idraulico.



2, se portate (METTA, bottone di risistemazione), premono la pompa idraulica prima di cominciare (METTA, bottone di risistemazione).



3. Se c'è un fischio durante l'esecuzione dei test, la pressione dovrebbe essere abbassata al minimo ed al lavoro



il ciclo dovrebbe essere ripetuto fino ad esaurire il gas senza fischiare.



4. La temperatura di lavoro normale è 10 - 70 C.
