Chiave dinamometrica idraulica tenuta in mano degli strumenti della lega a 1 pollici con il braccio di reazione 360°

Chiave dinamometrica idraulica tenuta in mano degli strumenti della lega a 1 pollici con il braccio di reazione 360°





Principio di chiave idraulica



La chiave dinamometrica idraulica è composta di testa funzionante, una pompa idraulica elettrica, un doppio su



tubo di olio di pressione e una manica ad alta resistenza. L'alimentazione è trasmessa alla coppia di torsione idraulica



chiave dalla pompa idraulica elettrica tramite la doppia tubatura ad alta pressione. Più specificamente,



la pressione è generata dal motore del motore dentro la pompa idraulica elettrica dopo avere cominciato e



l'olio idraulico è trasmesso alla chiave dinamometrica idraulica con il medium della tubatura, poi la biella



della chiave dinamometrica idraulica è fatto avanzare e la biella è spinta dalla biella.



la rotella a cricco guidata dalla parte anteriore della chiave guida la rotella a cricco per guidare l'albero motore a



ultimi i lavori pre di rafforzamento del bullone.







Caratteristiche di prodotto



Progettazione integrata del corpo di I. Patented, più robusto e durevole



II. progettazione del meccanismo di Rotatorio-ritorno, meccanismo dell'mai-inceppamento.



III. operazione mani libere, rendente all'uso più sicurezza.



IV. il raggio del naso ed il collegamento esili del tubo flessibile della parte girevole 360°×180° permettono il posizionamento più facile



    nello spazio limitato.



Ripetibilità di V. High, con accuracy±3%



VI. il braccio 360°reaction, fa la chiave migliorare l'appoggio



VII. pressione di esercizio di norma: 700par.





Modello	Coppia di torsione	Dimensione di Bolt	Peso	Azionamento quadrato
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2»
SHTW-8	1078-10780	30-64	9,1	1-1/2»
SHTW-10	1551-15516	36-72	13,1	1-1/2»
SHTW-15	2063-20627	39-80	21	2-1/2»
SHTW-20	2666-26664	42-90	25	2-1/2»
SHTW-25	3472-34725	48-100	31	2-1/2»
SHTW-35	4866-48666	64-120	45	2-1/2»





Parametro a macchina



Modello	Coppia di torsione N.m	Dimensione m. di Bolt	Peso chilogrammo	Azionamento quadrato
SHTW-3	451-4512	22-48	4	1"





L1	L2	H1	H2	H3	H4	R1	R2
169	242	68	95	127	176,5	34	134



Determini la chiave dinamometrica idraulica è guidato dall'albero motore per raggiungere le specifiche corrispondenti di



il dado della manica chestringe, finchè la gamma di coppia di torsione concede, secondo la sostituzione del



manica ad alta resistenza corrispondente alle specifiche differenti complete dei bulloni, per un universale idraulico



chiave, una vasta gamma di applicazioni.



La chiave dinamometrica idraulica è ampiamente usata in ingegneria della nave, l'industria petrochimica, energia eolica,



idropotenza, thermoelectricity, estrazione mineraria, apparecchio, acciaieria, gomma, conduttura ed altre industrie in



costruzione, manutenzione, riparazione di emergenza, chiave dinamometrica idraulica per l'installazione e



lo smontaggio di grandi specifiche dei bulloni è uno strumento più importante; Il dispositivo è insostituibile, non solo



conveniente usare, ma inoltre fornisce una coppia di torsione molto accurata, accuratezza di ripetizione di coppia di torsione di circa 3%.

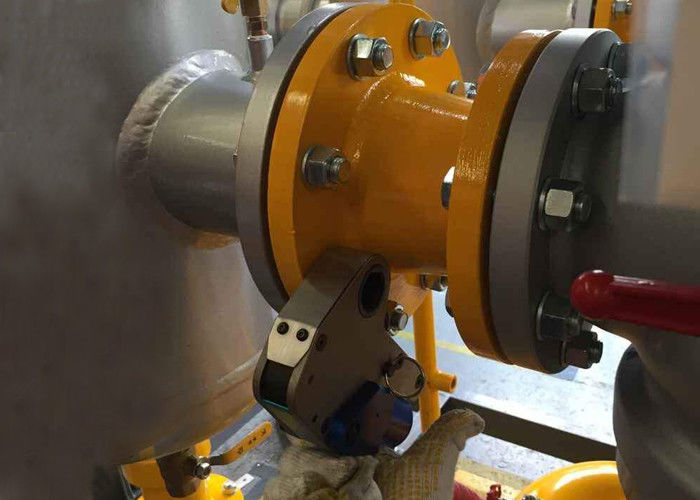

Immagine di processo reale
