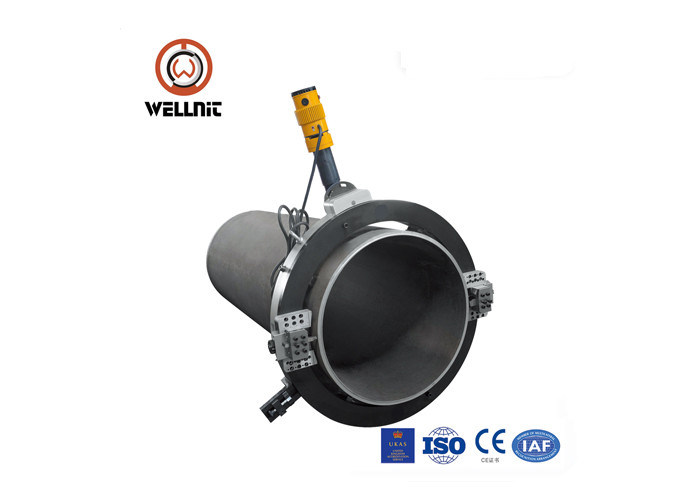

Taglio orbitale di bassa potenza del tubo e macchina di smussatura, taglierina della copertura superiore
Descrizione di produzione:
La macchina di serie è ideale per tutti i tipi di taglio del tubo, di smussatura e di preparazioni dell'estremità.
La progettazione della struttura di spaccatura permette che la macchina spacchi a metà alla struttura e monti intorno
il OD del tubo o dei montaggi in-linea per la forte, pressione stabile.
L'attrezzatura esegue la precisione in linea ha tagliato o taglio/smussatura simultanea, unico, counterbore e
operazioni di affronto della flangia come pure preparazione dell'estremità della saldatura sul tubo espandibile, variante da 3/4" a 56
pollici di O.D. (DN20-1400), sulla maggior parte disu spessore della parete e del materiale.
Caratteristiche principali:
1. Il taglio a freddo e smussare migliora la sicurezza.
2. Taglio e smussare simultanea.
3. Struttura spaccata: facile montato sulla conduttura.
4. Gli strumenti si alimentano automaticamente.
5. Digiuna, la precisione, sul posto smussante.
6. Spazio assiale e radiale minimo.
7. Progettazione leggera e compatta.
8. Messa a punto & operazione facili.
Gli azionamenti sono una componente di base della macchina della taglierina di tubo in termini di affidabilità e produttività.
Tutti i motori sono norma degli Stati Uniti o dell'Europa occidentale. Un adattatore permette lo scambio facile di tutti i tipi del motore e
dimensioni (pneumatico, idraulico). Il meccanismo di alimentazione automatica permette un avanzamento lavoro stabile e costante.
Gli azionamenti differenti, come pneumatico, azionamenti idraulici o elettrici sono opzioni possibili.
| Modello |
Gamma di lavoro (ID-OD) |
Spessore della parete |
Velocità di rotazione |
Pressione d'aria |
Consumo dell'aria |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
Caratteristica:
1. Convogli le taglierine fredde con la tecnologia della spaccatura-struttura per i tubi senza fine
2. Comprima le dimensioni per uso nelle aree di lavoro limitate con ad accesso limitato
3. Pressione ed adeguamento della cassaforte e rapidi per la saldatura della conduttura
4. Taglierina fredda del tubo rigido per la saldatura della conduttura
5. L'alto metallo rimuove il tasso
6. Taglio dei tubi resistenti per mezzo di due taglierine
7. I tipi differenti di preparazioni di smussatura fredde della saldatura per mezzo del HSS formano gli acciai
8. Tagli simultaneamente e smussatura dei tubi pesanti della parete
9. Simultaneamente smussatura di entrambe le estremità del tubo (secondo parete-spessore).
Caratteristiche tecniche:
| Modello |
gamma di lavoro (ID-OD) |
spessore della parete |
velocità di rotazione |
| OCE-762 |
Φ600-762 (24" - 30")
|
≤30mm |
11r/min
|
