Taglio dell'installazione di spaccatura di Chuck e macchina integrata di smussatura.
Prestazione di prodotto
Il taglio esterno del tubo del morsetto e la macchina di smussatura, inoltre hanno chiamato la macchina di smussatura del tubo esterno del morsetto. Il corpo
la progettazione adotta il metodo spaccato e la macchina può essere divisa in due parti per l'abbraccio dell'installazione.
il corpo di macchina è progettato con i doppi supporti del coltello, che è conveniente per l'installazione dei coltelli di taglio ed inclinato
coltelli di smussatura. Il tubo può essere tagliato e scanalato allo stesso tempo.
Il taglio esterno del tubo del morsetto e la macchina di smussatura è fornito modi elettrici/pneumatici/idraulici dell'azionamento
secondo i bisogni del cliente. Consumo di energia ad alta velocità e basso, alimentazione automatica, facili smontare e
monti. Ha le caratteristiche di spazio leggero e piccolo occupato da alimentazione radiale e facile portare.
Parametri tecnici
Serie esterna del morsetto
| modello |
specificazione |
Elaborando diametro esterno (millimetri) |
Taglio dello spessore della parete smussato |
Velocità della taglierina |
| ordinario |
Sovraccarico |
| OCE elettrico |
89 |
φ25-89 |
≤30 |
- |
42r/min |
| 159 |
φ65-159 |
≤30 |
- |
20r/min |
| 168 |
φ50-168 |
≤30 |
- |
18r/min |
| 230 |
φ80-230 |
≤30 |
- |
15r/min |
| 275 |
φ125-275 |
≤30 |
≤110 |
14r/min |
| OCP pneumatico |
305 |
φ150-305 |
≤30 |
≤110 |
13r/min |
| 325 |
φ168-325 |
≤30 |
≤110 |
13r/min |
| 377 |
φ219-377 |
≤30 |
≤110 |
12r/min |
| 426 |
φ273-426 |
≤30 |
≤110 |
12r/min |
| OCH idraulico |
457 |
φ300-457 |
≤30 |
≤110 |
12r/min |
| 508 |
φ355-508 |
≤30 |
≤110 |
12r/min |
| 560 |
φ400-560 |
≤30 |
≤110 |
12r/min |
| 610 |
φ457-610 |
≤30 |
≤110 |
11r/min |
| 630 |
φ480-630 |
≤30 |
≤110 |
11r/min |
| CNC OCS |
660 |
φ508-660 |
≤30 |
≤110 |
11r/min |
| 715 |
φ560-715 |
≤30 |
≤110 |
11r/min |
| 762 |
φ600-762 |
≤30 |
≤110 |
11r/min |
| 830 |
φ660-830 |
≤30 |
≤110 |
10r/min |
| Metaibao OCM |
914 |
φ762-914 |
≤30 |
≤110 |
10r/min |
| 1066 |
φ914-1066 |
≤30 |
≤110 |
10r/min |
| 1230 |
φ1066-1230 |
≤30 |
≤110 |
10r/min |
| 1430 |
φ1230-1430 |
≤30 |
≤110 |
8r/min |
Tipo serie di Chuck
| Modello |
Spec. |
Capacità (OD millimetri) |
Spessore della parete |
Velocità di rotazione |
| Diametro esterno (millimetri) |
OD (pollice) |
|
SOCE elettrico
SOCP pneumatico
SOCH idraulico
Metaibao SOCM
|
168 |
φ50-168 |
2' “- 6" “ |
≤30mm |
18r/min (regolabile) |
| 230 |
φ80-230 |
3' “- 8" “ |
≤30mm |
15r/min
(Regolabile)
|
| 275 |
φ125-275 |
5' “- 10" “ |
≤30mm |
14r/min
(Regolabile)
|
| 305 |
φ150-305 |
6' “- 10" “ |
≤30mm |
13r/min
(Regolabile)
|
| 325 |
φ168-325 |
6' “- 12" “ |
≤30mm |
13r/min
(Regolabile)
|
| 377 |
φ219-377 |
8' “- 14" “ |
≤30mm |
12r/min
(Regolabile)
|
| 426 |
φ273-426 |
10' “- 16" “ |
≤30mm |
12r/min
(Regolabile)
|
| 457 |
φ300-457 |
12' “- 18" “ |
≤30mm |
12r/min
(Regolabile)
|
| 508 |
φ355-508 |
14' “- 20" “ |
≤30mm |
12r/min
(Regolabile)
|
| 610 |
φ457-610 |
18' “- 24" “ |
≤30mm |
12r/min
(Regolabile)
|

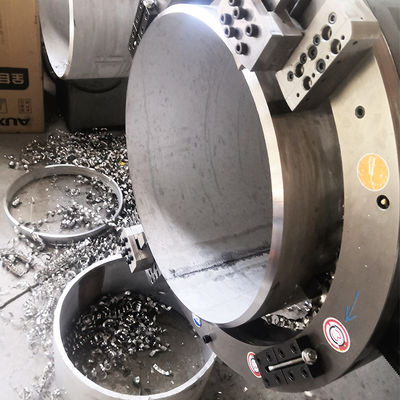

I prodotti mostrano
Tipo elettrico: approvvigionamento di energia conveniente, prestazione stabile, ampia applicazione.
Pneumatico: sicurezza protetta contro le esplosioni, prestazione stabile, manutenzione facile.
Tipo di controllo numerico: servomotore ad alta potenza, prestazione stabile, velocità a basso rumore e regolabile.
Esposizione dello strumento
Scorrevole standard dello strumento, adatto ad elaborare spessore della parete ≤30mm.
Scorrevole pesante dello strumento della parete, adatto ad elaborare spessore della parete ≤70mm
Lo scorrevole dello strumento del ponte, adatto a tubo ultra-spesso che elabora, lo spessore della parete massimo non supera 110mm
Seguendo lo scorrevole dello strumento, adatto a compensazione di alta precisione di rotondità o lavorare per i tubi deformi con un diametro del tubo maggior di 700mm.
Contro scorrevole universale dello strumento noioso, usato per elaborare la parete interna del tubo.
Portautensile per la parete esterna del tubo che lavora, utilizzato per sistemare la parete esterna del tubo e per rimuovere lo strato anticorrosivo

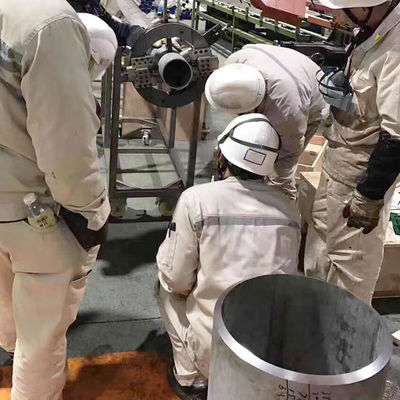

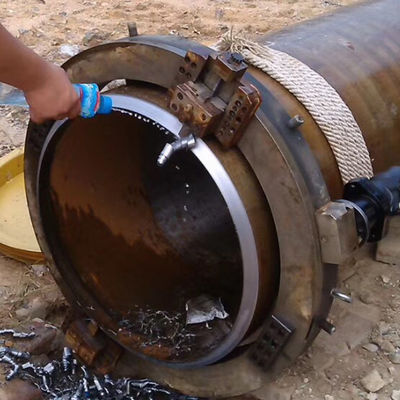

Elaborazione del sito
