Chiave idraulica 183Nm - 1837Nm di alta coppia di torsione tenuta in mano rotatoria 2 chilogrammi di peso

Chiave idraulica 183Nm - 1837Nm di alta coppia di torsione tenuta in mano rotatoria 2 chilogrammi di peso



Caratteristiche di prodotto



1. Patented ha integrato la progettazione del corpo, più robusto e durevole



2. progettazione del meccanismo di Rotatorio-ritorno, meccanismo dell'mai-inceppamento.



3. Operazione mani libere, rendente all'uso più sicurezza.



4. Il raggio del naso ed il collegamento esili del tubo flessibile della parte girevole 360°×180° permettono il posizionamento più facile



nello spazio limitato.



5. Alta ripetibilità, con accuracy±3%



6. il braccio 360°reaction, fa la chiave migliorare l'appoggio



7. Pressione di esercizio standard: 700par.







Modello	Coppia di torsione	Dimensione di Bolt	Peso	Azionamento quadrato
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2»
SHTW-8	1078-10780	30-64	9,1	1-1/2»
SHTW-10	1551-15516	36-72	13,1	1-1/2»
SHTW-15	2063-20627	39-80	21	2-1/2»
SHTW-20	2666-26664	42-90	25	2-1/2»
SHTW-25	3472-34725	48-100	31	2-1/2»
SHTW-35	4866-48666	64-120	45	2-1/2»



Parametro a macchina



Modello	Coppia di torsione N.m	Dimensione m. di Bolt	Peso chilogrammo	Azionamento quadrato
SHTW-1	183-1837	16-36	2	3/4"





L1	L2	H1	H2	H3	H4	R1	R2
133,5	185,5	50	72	95,5	131	26	99





La scelta della chiave idraulica dipende dalla dimensione del bullone,



requisito di coppia di torsione e portata dello spazio.





Dimensione di Bolt



Quali bulloni avete solitamente nel sistema metrico o imperiale? Per esempio, M36, M42, M48, questi si riferiscono a



i bulloni metrici, il dado che M36 il lato opposto esagonale è 55, M42 è 65, M48 è 75. Un tipo di chiave idraulica



può essere selezionato. Se la portata della specificazione del bullone è troppo grande e la portata di coppia di torsione è grande, poi pre-



il rafforzamento dei questi bulloni deve scegliere vari tipi di chiavi.



Requisito di coppia di torsione



Le specifiche dei bulloni ed il grado di forza dei bulloni sono i parametri più importanti per



selezione delle chiavi dinamometriche idrauliche. Bulloni differenti, coppia di torsione differente, lo stesso livello di forza del bullone



la coppia di torsione differente, lo stesso livello di forza del bullone, condizioni di lavoro differenti della coppia di torsione è inoltre differente.



Per esempio, M36 si serra, Livello 8,8, la coppia di torsione 1764Nm di forza; coppia di torsione 2453Nm del Livello 10,9 di forza.; forza



il Livello 12,9. ogni industria di coppia di torsione 2940Nm è differente, livello di forza del bullone è circostanze differenti e specifiche è trattato.



Bolt ed il dado spaziano la posizione



Se non c'è la restrizione dello spazio, che il tipo di chiave può essere usato; Guidi la chiave idraulica è il la maggior parte



versatile; Se il bullone è avvitato per rivelare un filo lungo o spazio del bullone è limitato, il migliore uso della cavità



chiave idraulica; Se il gioco del dado è stretto, la chiave idraulica della cavità può essere utilizzata.



Altri punti per attenzione



1) un tipo di chiave idraulica può risolvere soltanto parecchi simili bulloni, generalmente con 1-10 maniche.



2) I produttori condizionali dovrebbero essere forniti di pompa elettrica con due chiavi per usare,



l'uso diagonale, può migliorare l'efficienza, coppia di torsione più accurata;



3) la chiave idraulica deve essere utilizzata, essere mantenuta specialmente e mantenuta specialmente regolarmente, quale olio



cambiamento e pulizia.

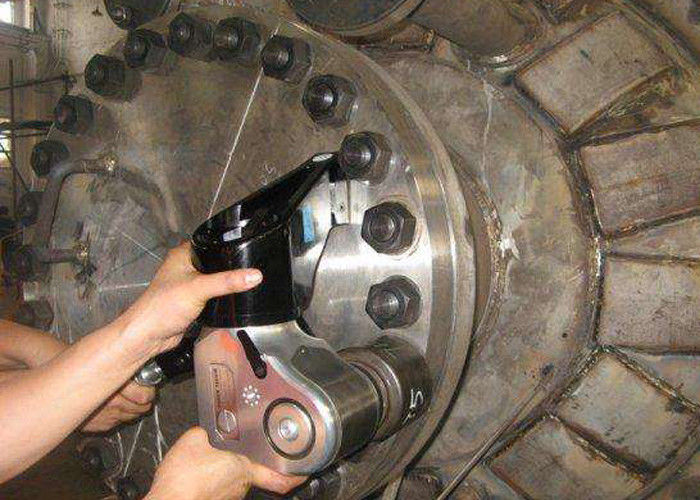

Immagine di processo reale
