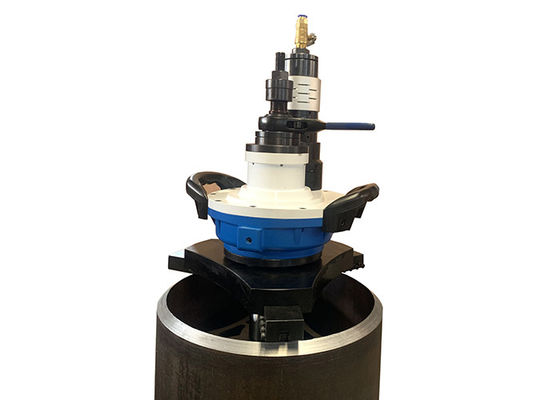

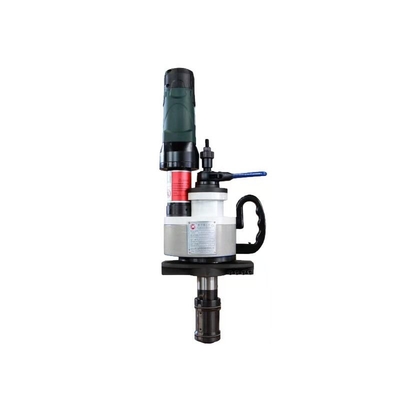

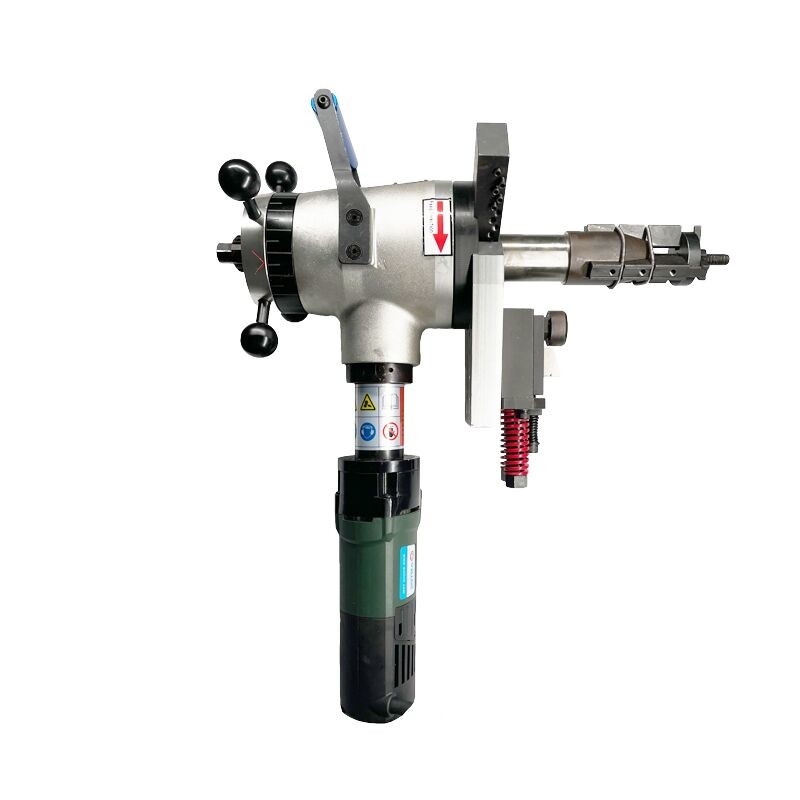

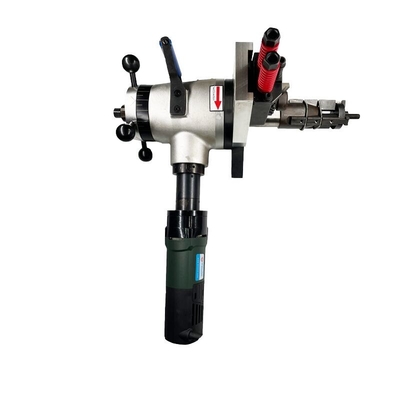

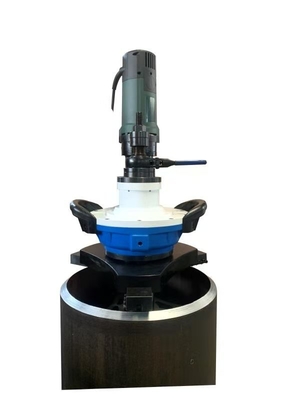

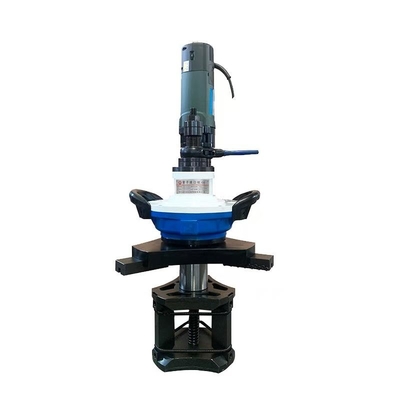

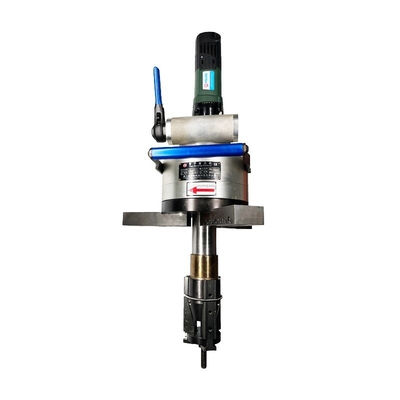

Taglierina di smussatura Beveler dello strumento del sito della macchina 20mm del tubo interno del morsetto

Macchina di smussatura del tubo interno del morsetto sulla taglierina Beveler dello strumento del sito

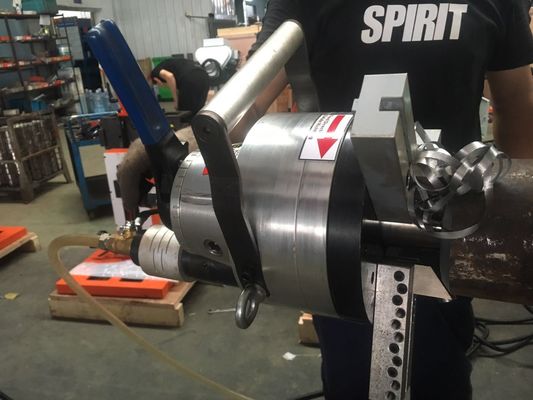

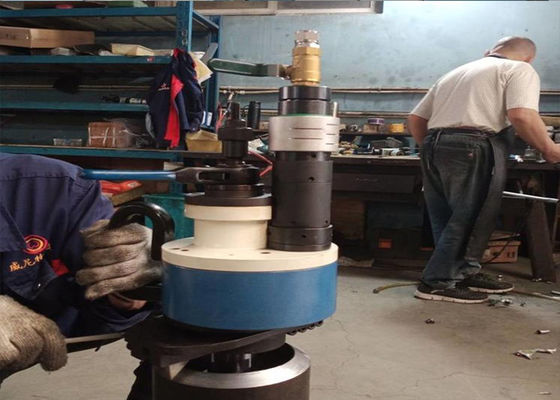

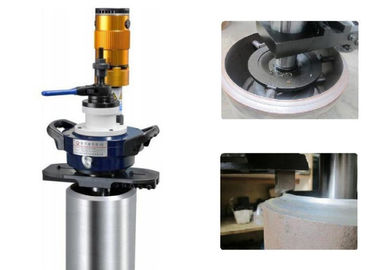

Manifestazione del prodotto

Descrizione di produzione

macchina di smussatura del tubo

L'operazione di smussatura Identificazione-Montare utilizza un mandrino estensibile che si infila nell'estremità aperta del tubo. Un dado di tiraggio è stretto, che amplia i blocchetti del mandrino su una rampa e contro la superficie di identificazione per il montaggio positivo, presuntuoso e quadrato al foro. Mentre il pezzo dello strumento è inserito nel materiale dall'estremità, una smussatura è prodotta che si conforma all'angolo predeterminato dalla terra di angolo nel pezzo. I pezzi sono disponibili per praticamente tutto l'angolo di smussatura o del materiale richiesto ed i pezzi possono essere su ordine per qualunque operazione della lavorazione con utensili della forma.

Caratteristiche:

• La smussatura fredda in loco migliora la sicurezza
• Messa a punto & operazione facili
• Autocentrante
• Può essere posizionato in tutta la direzione
• La chiave del cricco dell'alimentazione produce facilmente l'alimentazione dello strumento/posteriore
• Progettazione leggera e compatta

• Modello	Gamma di lavoro (ID-OD)		Spessore della parete	Velocità di rotazione
  ISE-30	Φ18-30	1/2'“- 3/4" “	≤15	50r/min
  ISE-80	Φ28-89	1' “- 3" “	≤15	55r/min
  ISE-120	Φ40-120	11/4 ' “- 4" “	≤15	30r/min
  ISE-159	Φ65-159	21/2' “- 5" “	≤20	35r/min
  ISE-252-1	Φ80-273	3' “- 10" “	≤20	16r/min
  ISE-252-2			≤75	16r/min
  ISE-352-1	Φ150-356	6' “- 14" “	≤20	14r/min
  ISE-352-2			≤75	14r/min
  ISE-426-1	Φ273-426	10' “- 16" “	≤20	12r/min
  ISE-426-2			≤75	12r/min
  ISE-630-1	Φ300-630	12' “- 24" “	≤20	10r/min
  ISE-630-2			≤75	10r/min
  ISE-850-1	Φ490-850	24' “- 34" “	≤20	9r/min
  ISE-850-2			≤75	9r/min



• Scelga il giusto modello

• Confermi la vostra alimentazione (tensione, frequenza e fase)

• Confermi l'angelo di smussatura richiesto

• Confermi il giunto di saldatura richiesto (U, V, doppia V o preparazione composta)

• Consigli il vostro materiale del tubo (acciaio al carbonio, acciaio inossidabile o altri)

• Altre richieste speciali circa la macchina

• I pezzi di ricambio hanno avuto bisogno di

• Se lo spessore della parete del tubo più di 30mm, ci informa in anticipo (importante)
