Tipo morsetto esterno tagliente elettrico portatile di smussatura autocentrante portableSCB-63 della camma del tubo del tubo della macchina dell'orifizio di tubo
descrizione di prodotto

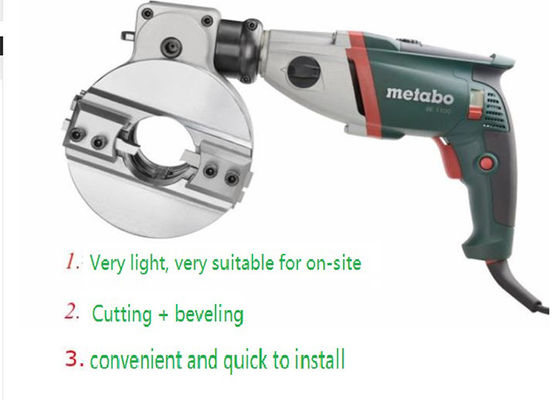

La macchina è un taglio autocentrante dipressione del tubo e una macchina di smussatura. C'è elettrico e pneumatico.
elettrico è guidato dal motore maratona di lunga vita della società tedesca di Metabo. Il tipo pneumatico presenta il vantaggio di
sicurezza e protetto contro le esplosioni. La macchina ha una serie di vantaggi quale la struttura compatta, il bello aspetto,
installazione squisita e durevole, conveniente, concentrare accurato, operazione semplice, alta produttività, a basso rumore, automatica
alimentazione, alta verticalità, ecc. È ampiamente usato nella produzione smussata dei tubi d'acciaio medi e di diametro basso. Taglio e
la smussatura è completata simultaneamente.
Parametri tecnici
| tipo della macchina |
SCB-63 |
SCB-114 |
| Elaborazione della gamma esterna del diametro |
Φ14~63 |
Φ63~114 |
| Angolo smussato |
30°/37.5° (标配) |
| Elaborando spessore della parete (millimetri) |
≤12 |
≤12 |
| Velocità della taglierina (r/min) |
30-120 |
30-120 |
| Configurazione di potere |
220V 50/60Hz 1100W |
| Peso della macchina (chilogrammi) |
13 |
16 |
Tavola di fissaggio di specificazione del blocco
| Modello di macchina |
specificazione |
| SCB -63 |
14~25,25~38,38~51,51~63 |
| SCB -114 |
57~68,68~79,79~92,92~105,105~114 |
Disegno schematico del prodotto
Guida di operazione
Per assicurare la cassaforte, il funzionamento affidabile, economizzatore d'energia ed efficiente della macchina, segue prego i punti qui sotto dopo la lettura del manuale con attenzione:
1. : secondo il diametro esterno del tubo da elaborare, installi un blocchetto adatto di espansione;
2.: Metta la macchina nell'estremità del tubo, giri il verme di espansione in senso orario e premi la macchina saldamente sul tubo;
3: regoli la posizione dello strumento per assicurare la distanza di sicurezza e del colpo del portautensile;
4.: Secondo la situazione reale, regoli la velocità del motore e confermi che la rotazione della testa di taglierina è in senso orario;
5: Avvii il motore, chiuda il commutatore a chiave o continuare premere il commutatore, girare la manopola della frizione di alimentazione e spruzzi il liquido refrigerante antiruggine dopo il taglio;
6: Dopo che il lavoro è eccessivo, disinnesti la frizione e poi utilizzi un fucile ad aria compressa o la spazzola per pulire le limature del ferro nella scanalatura del portautensile per impedirla entrare nel piatto dell'ingranaggio, poi utilizza una chiave per allentare e stringere il verme per rimuovere la macchina.
Industria applicabile
