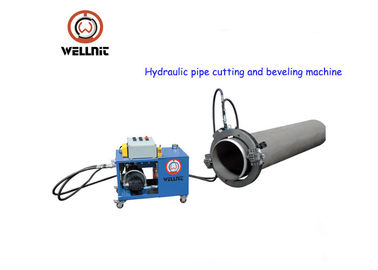

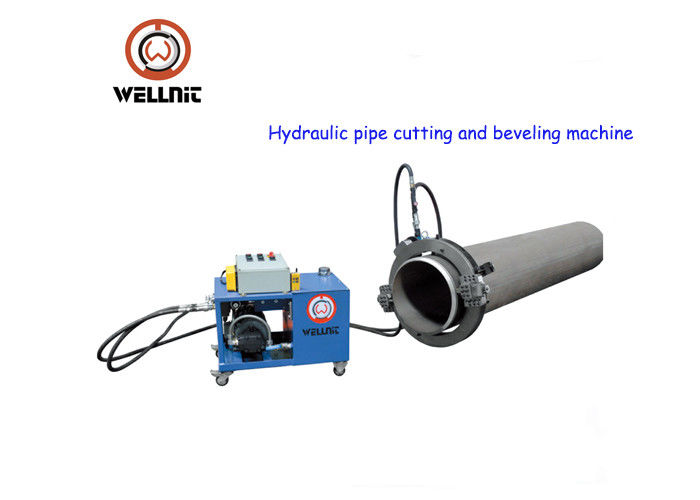

Taglio idraulico del tubo di alta efficienza e pressione stabile a macchina di smussatura
Descrizione di produzione:
La macchina di serie è ideale per tutti i tipi di taglio del tubo, di smussatura e di preparazioni dell'estremità.
La progettazione della struttura di spaccatura permette che la macchina spacchi a metà alla struttura e monti intorno
il OD del tubo o dei montaggi in-linea per la forte, pressione stabile.
L'attrezzatura esegue la precisione in linea ha tagliato o taglio/smussatura simultanei, unica,
operazioni di affronto della flangia e del counterbore come pure preparazione dell'estremità della saldatura sul tubo espandibile.
|
Elettrico
Alimentazione elettrica conveniente
Prestazione stabile
Scelta popolare
Requisito elettrico: 220-240V 1PH 50/60HZ
Potere: 1.43KW, 1.7KW, 2.4KW
Doppio motore per il grande modello o resistente
|
Pneumatico
Protetto contro le esplosioni
Prestazione stabile
Facile a manutenzione
Requisito dell'aria: 1500-2000L/min @0.63-0.8Mpa
Potere: 2HP, 3HP, 4HP
Doppio motore per il grande modello o resistente
|
|
NC
Azionamento potente, alta efficienza
Prestazione a basso rumore e stabile
Ideale per spessore della parete pesante & il grande tubo
Requisito elettrico: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Potere: 2.0KW o 3.0KW
Doppio motore per il grande modello o resistente
|
Idraulico
Azionamento potente, alta efficienza
Prestazione stabile, a basso rumore, antiesplosione
Ideale per spessore della parete pesante & il grande tubo
Requisito idraulico: 28-50L/min @13Mpa
Requisito elettrico: 380V 3PH 50/60Hz
Pressione stimata: 13MPa
Flusso stimato: 28L/min
Max. Torque: 380NM
|
Foggiatura
Formi lo stile ed inserisca lo stile
HSS, HSS Co, carburo
Faccia più foggiatura a richiesta
|
Formi lo stile
Materiale: M42 e M35
Tipo: Divida, smussi, raddoppi la smussatura
componga la smussatura, foro del contatore
Angolo: 0°, 30°, 37.5°
Doppio 30°, 37.5°+10°
Dimensione: 90mm, 150mm, 200mm
|
Inserisca lo stile
Materiale: Supporto HSS
Inserzione: HSS-Co o carburo
Tipo: Divida, smussi, raddoppi la smussatura smussata e composta
Angolo: 0°, 30°, 37.5°,
Doppio 30°, 37.5°+10°
Dimensione: 90mm, 150mm, 200mm
|
Caratteristiche principali:
1. Il taglio a freddo e smussare migliora la sicurezza.
2. Taglio e smussare simultanea.
3. Struttura spaccata: facile montato sulla conduttura.
4. Gli strumenti si alimentano automaticamente.
5. Digiuna, la precisione, sul posto smussante.
6. Spazio assiale e radiale minimo.
7. Progettazione leggera e compatta.
8. Messa a punto & operazione facili.
Caratteristiche tecniche:
| Modello |
gamma di lavoro (ID-OD) |
spessore della parete |
velocità di rotazione |
| OCH-89 |
Φ25-89 (1" - 3")
|
≤30mm |
42 r/min
|
Nota: La macchina non standard è disponibile secondo il requisito dei clienti.
16 modelli, gamma di lavoro per il tubo OD 1" - 48".
Il modello non standard può essere personalizzato.
stile Fuori montato, premente dalle mandibole multipunto.
Tecnologia di struttura spaccata, facile installare sulla conduttura.
Il taglio a freddo e smussare, non influenzano il materiale del tubo.
Alimentazione automatica, taglio e smussare ad una volta, redditizia.
Varietà di forma di smussatura: «U», «V», «Y», J», doppia «V», smussature composte.
L'anello stazionario è d'acciaio; l'anello di rotazione è di alluminio e l'acciaio facoltativo.
Il controllo elettrico, pneumatico, numerico e le opzioni idrauliche dell'azionamento sono disponibili.
Varie opzioni dell'azionamento sono disponibili alla migliore posizione, il motore per un'applicazione lavorante specifica.
Può essere fornito una vasta gamma di accessori per aumentare la prestazione ed espandersi
Capacità
Tubo tagliato
Smussatura dell'estremità del tubo
Affronto del tubo
Taglio e smussare
Smussatura composta
Alesaggio contro
Affronto della flangia
Scanalatura
