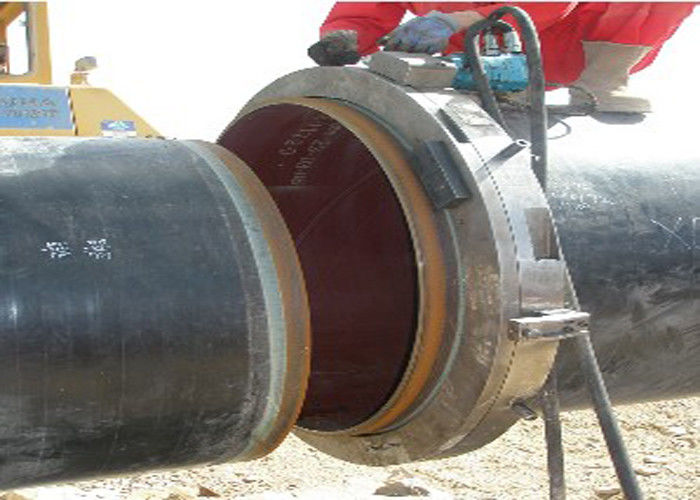

Taglio idraulico portatile del tubo e 1.5KW montato esterno a macchina di smussatura - 2KW
Descrizione di produzione:
La macchina di serie è ideale per tutti i tipi di taglio del tubo, di smussatura e di preparazioni dell'estremità.
La progettazione della struttura di spaccatura permette che la macchina spacchi a metà alla struttura e monti intorno
il OD del tubo o dei montaggi in-linea per la forte, pressione stabile.
L'attrezzatura esegue la precisione in linea ha tagliato o taglio/smussatura simultanei, unica,
operazioni di affronto della flangia e del counterbore come pure preparazione dell'estremità della saldatura sul tubo espandibile.
NC
Azionamento potente, alta efficienza
Prestazione a basso rumore e stabile
Ideale per spessore della parete pesante & il grande tubo
Requisito elettrico: 230V 1PH 50/60Hz
380V 3PH 50/60Hz
Potere: 2.0KW o 3.0KW
Doppio motore per il grande modello o resistente
| Modello |
Gamma di lavoro (ID-OD) |
Spessore della parete |
Velocità di rotazione |
Pressione d'aria |
Consumo dell'aria |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
16 modelli, gamma di lavoro per il tubo OD 1" - 48".
Il modello non standard può essere personalizzato.
stile Fuori montato, premente dalle mandibole multipunto.
Tecnologia di struttura spaccata, facile installare sulla conduttura.
Il taglio a freddo e smussare, non influenzano il materiale del tubo.
Alimentazione automatica, taglio e smussare ad una volta, redditizia.
Varietà di forma di smussatura: «U», «V», «Y», J», doppia «V», smussature composte.
L'anello stazionario è d'acciaio; l'anello di rotazione è di alluminio e l'acciaio facoltativo.
Il controllo elettrico, pneumatico, numerico e le opzioni idrauliche dell'azionamento sono disponibili.
Varie opzioni dell'azionamento sono disponibili alla migliore posizione, il motore per un'applicazione lavorante specifica.
Può essere fornito una vasta gamma di accessori per aumentare la prestazione ed espandersi
Capacità
Tubo tagliato
Smussatura dell'estremità del tubo
Affronto del tubo
Taglio e smussare
Smussatura composta
Alesaggio contro
Affronto della flangia
Scanalatura
Caratteristiche principali:
1. Il taglio a freddo e smussare migliora la sicurezza.
2. Taglio e smussare simultanea.
3. Struttura spaccata: facile montato sulla conduttura.
4. Gli strumenti si alimentano automaticamente.
5. Digiuna, la precisione, sul posto smussante.
6. Spazio assiale e radiale minimo.
7. Progettazione leggera e compatta.
8. Messa a punto & operazione facili.
9. tubo lavorante della pesante-parete da 3/4" fino a 56.
Caratteristiche tecniche:
| Modello |
gamma di lavoro (ID-OD) |
spessore della parete |
velocità di rotazione |
| OCH-630 |
Φ480-630 (20" - 24")
|
≤30mm |
11 r/min
|
Nota: La macchina non standard è disponibile secondo il requisito dei clienti.
